Wenzhou Kinee Electrical Co., Ltd. je jedním z nejspolehlivějších výrobců a dodavatelů všech měděných cívek elektrických střídavých stykačů-v Číně. Srdečně vás vítáme ve velkoobchodním prodeji všech měděných cívek-střídavých elektrických stykačů zde z naší továrny. Všechny přizpůsobené produkty mají vysokou kvalitu a konkurenceschopnou cenu.
Představení produktu

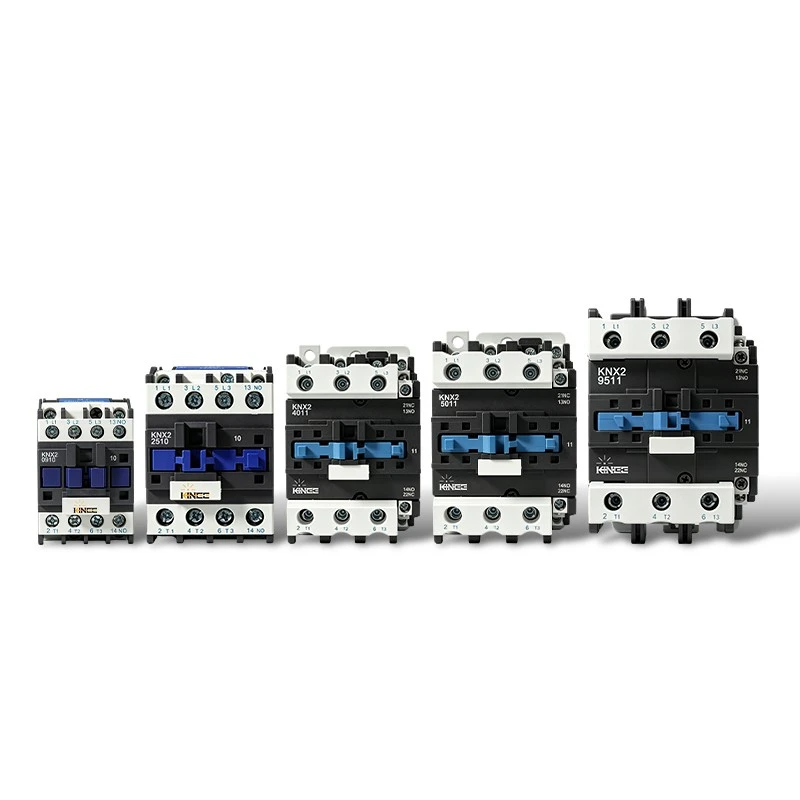

Elektrické AC stykače řady KINEE KNX2 Všechny-měděné cívkové AC stykače mají nový vzhled a kompaktní strukturu. Používají se především k častému spouštění a ovládání střídavých motorů, dálkovému připojování a odpojování obvodů a lze je kombinovat s vhodnými tepelnými nadproudovými relé spolu s měděnou cívkou Electrical AC Contactor All-, aby vytvořily elektromagnetické spouštěče.
Měděná cívka elektrického AC stykače- zajišťuje spolehlivý provoz a dlouhou životnost. V souladu s normami: IEC 60947-1, IEC 60947-4-1, Elektrický AC stykač Celoměděná cívka.
Technické parametry
|
Položka |
KNX2-09(Z) |
KNX2-12(Z) |
KNX2-18(Z) |
KNX2-25(Z) |
KNX2-32(Z) |
||
|
Třída rámua |
09~12 |
18 |
25 |
32 |
|||
|
Jmenovité impulzní výdržné napětí Uimp (kV) |
8 |
||||||
|
Rated Duty |
Osmi{0}}hodinový pracovní den, nepřetržitý pracovní den, krátký-pracovní den, přerušovaný pracovní den (vytížení 40 %) |
||||||
|
Jmenovitý omezený zkrat{0}}Iq obvodu (kA) |
50 (400V) |
||||||
|
Vzdálenost oblouku (mm) |
10 |
||||||
|
Limitní impedance (Ω) |
0.05 |
||||||
|
Odpovídající typ pojistky |
gG20 |
gG32 |
gG40 |
gG50 |
|||
|
Odpovídající jmenovitý proud pojistky (A) |
20 |
32 |
40 |
50 |
|||
|
Typ koordinace |
Koordinace typu "2". |
||||||
|
Odpovídající model tepelného nadproudového relé |
NR2-25 |
NR2-25,36 |
|||||
|
Parametry pomocných obvodů |
Ith(A) |
10 |
|||||
|
AC-15 |
Ue/Ie: AC380V/400V/0,95A |
||||||
|
DC-13 |
Ue/Ie: DC220V/250V/0,15A |
||||||
|
Uimp (kV) |
6 |
||||||
|
Typ pojistky použité v pomocném obvodu |
gG10 |
||||||
|
AC cívka |
50 Hz |
Vyzvednutí- (VA) |
Menší nebo rovno 70 |
Menší nebo rovno 70 |
Menší nebo rovno 70 |
Menší nebo rovno 110 |
Menší nebo rovno 110 |
|
Hold (VA) |
Menší nebo rovno 9 |
Menší nebo rovno 9 |
Menší nebo rovno 9,5 |
Menší nebo rovno 14 |
Menší nebo rovno 14 |
||
|
Výkon (W) |
1.8~2.7 |
1.8~2.7 |
3~4 |
3~4 |
3~4 |
||
|
DC cívka |
Výkon (W) |
Menší nebo rovno 9 |
Menší nebo rovno 9 |
Menší nebo rovno 11 |
Menší nebo rovno 11 |
Menší nebo rovno 11 |
|
|
Řídicí smyčka Uimp(kV) |
6 |
||||||
|
Rozsah pohybu |
Tahové-napětí: (85%~110%) Us; Vypínací napětí: AC (20%~75%) Us, DC (10%~75%) Us |
||||||
|
Položka |
KNX2-40(Z) |
KNX2-50(Z) |
KNX2-65(Z) |
KNX2-80(Z) |
KNX2-95(Z) |
||
|
Třída rámua |
40~65 |
80~95 |
|||||
|
Jmenovité impulzní výdržné napětí Uimp (kV) |
8 |
||||||
|
Rated Duty |
Osmi{0}}hodinový pracovní den, nepřetržitý pracovní den, krátký-pracovní den, přerušovaný pracovní den (vytížení 40 %) |
||||||
|
Jmenovitý omezený zkrat{0}}Iq obvodu (kA) |
50 (400V) |
||||||
|
Vzdálenost oblouku (mm) |
12 |
||||||
|
Limitní impedance (Ω) |
0.05 |
||||||
|
Odpovídající typ pojistky |
gG63 |
gG80 |
gG125 |
||||
|
Odpovídající jmenovitý proud pojistky (A) |
63 |
80 |
125 |
||||
|
Typ koordinace |
Koordinace typu "2". |
||||||
|
Odpovídající model tepelného nadproudového relé |
NR2-93 |
||||||
|
Parametry pomocných obvodů |
Ith(A) |
10 |
|||||
|
AC-15 |
Ue/Ie: AC380V/400V/0,95A |
||||||
|
DC-13 |
Ue/Ie: DC220V/250V/0,15A |
||||||
|
Uimp (kV) |
6 |
||||||
|
Typ pojistky použité v pomocném obvodu |
gG10 |
||||||
|
AC cívka |
50 Hz |
Vyzvednutí- (VA) |
Menší nebo rovno 300 |
Menší nebo rovno 300 |
Menší nebo rovno 300 |
Menší nebo rovno 300 |
Menší nebo rovno 300 |
|
Hold (VA) |
Menší nebo rovno 45 |
Menší nebo rovno 45 |
Menší nebo rovno 45 |
Menší nebo rovno 57 |
Menší nebo rovno 57 |
||
|
Výkon (W) |
6~10 |
6~10 |
6~10 |
6~10 |
6~10 |
||
|
DC cívka |
Výkon (W) |
Menší nebo rovno 22 |
Menší nebo rovno 22 |
Menší nebo rovno 22 |
Menší nebo rovno 22 |
Menší nebo rovno 22 |
|
|
Řídicí smyčka Uimp(kV) |
6 |
||||||
|
Rozsah pohybu |
Tahové-napětí: (85%~110%) Us; Vypínací napětí: AC (20%~75%) Us, DC (10%~75%) Us |
||||||
"a" Stykače stejné třídy rámu se týkají stykačů se stejnými vnějšími rozměry a vnitřní strukturou, pouze s některými rozdíly v rozměrech, ale s různými jmenovitými provozními proudy; například KNX2-40 a KNX2-65 jsou stykače stejné třídy rámu (40~65).
